Cọc ván bê tông

1. MẶT BẰNG CỌC ĐẦU ĐÓNG



2. MẶT ĐỨNG CỌC ĐẦU ĐÓNG



3. MẶT BẰNG CỌC ĐẦU RUNG



4. MẶT ĐỨNG CỌC ĐẦU RUNG



5. MẶT CẮT ĐIỂN HÌNH (MŨI CỌC) và MẶT CẮT ĐIỂN HÌNH (GIỮA CỌC)




  • Tiêu chuẩn thiết kế: JIS A 5373 “Sản phẩm BT DỰ đúc sẵn”.

  • Thép cường độ cao: ASTM A416, JIS G3137.

  • Cốt thép thường: JIS G3112 hoặc tương đương.

  • Cốt liệu thô (Đá dăm): ASTM C33 hoặc tương đương.

  • Cốt liệu mịn (Cát thiên nhiên, cát nghiền hay kết hợp): ASTM C33 hoặc tương đương.

  • Xi măng (Xi măng Portland hỗn hợp PCB 40 trở lên): TCVN 6260-2009 hoặc tương đương.

  • Nước: TCVN 4506:2012 “Nước trộn bê tông và vữa - Yêu cầu kỹ thuật”.

  • Phụ gia (Có đủ chứng chỉ kỹ thuật, được các cơ quan quản lí Nhà nước công nhận): ASTM C494.

  • Thiết kế: 70Mpa hoặc cao hơn (theo mẫu trụ 15x30cm).

  • Khi tạo dự ứng lực: Tối thiểu 32 Mpa (40Mpa riêng đối với cọc ván SW600B).
  • Tại 2 điểm quai, sai số điểm kê so với vị trí quai không quá 60cm.
  • Từ 10 đến 15 ngày sau khi xác nhận đơn đặt hàng.

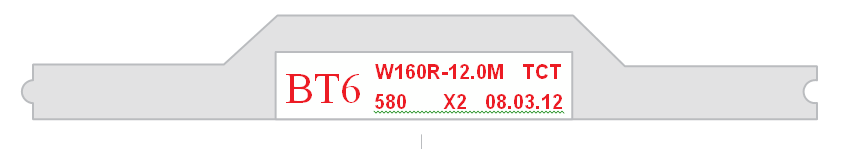

 Beton6  Tên Công ty
 W160R  Loại cọc (R: rung, Đ: đóng)
 TCT  Tên Công trình viết tắt
 12m  Chiều dài cọc
580   Số hiệu cọc
 X2  Đơn vị sản xuất
 08.03.12  Ngày sản xuất

01. CĂNG CÁP DỰ ỨNG LỰC
  • Cốt thép thường cắt uốn theo chi tiết hình dạng và lắp đặt vào khuôn.
  • Luồn cáp, căng cáp dự ứng lực.
02. BUỘC CỐT THÉP
  • Cố định các đai và cốt thép dọc đúng theo bản vẽ thiết kế.
  • Kiểm tra hoàn thiện khung cốt thép.
  • Lắp đặt ván khuôn.
03. ĐỔ VÀ ĐẦM BÊ TÔNG
  • Bê tông được định lượng và đổ trực tiếp vào khuôn.
  • Đầm lèn bê tông.
  • Hoàn thiện bề mặt sản phẩm.
04. BẢO DƯỠNG BÊ TÔNG
  • Bảo dưỡng bằng phương pháp dưỡng ẩm
05. CẮT CÁP - CẨU RA KHUÔN
  • Khi bê tông đạt cường độ cho phép thì tiến hành cắt cáp và cẩu sản phẩm ra khuôn.
06. TỒN TRỮ
  • Hoàn thiện sản phẩm. Sơn vẽ ký tự và tồn trữ.
